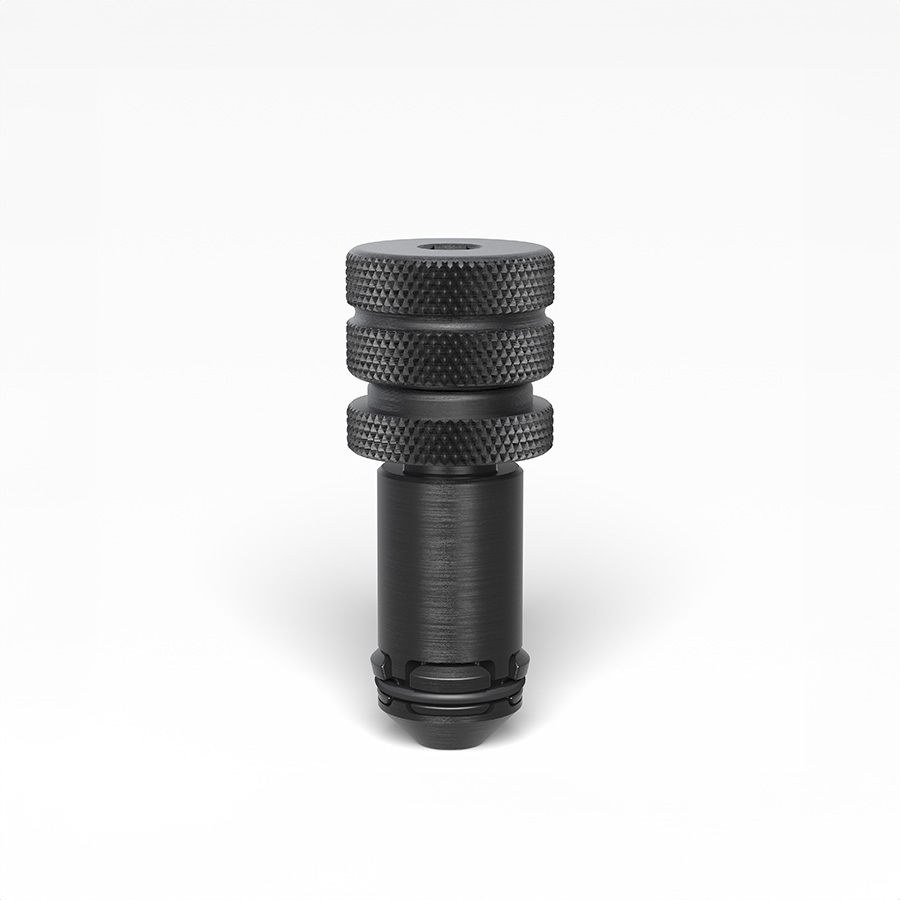

Der Flächenspannbolzen zweifach – brüniert ist für das präzise Spannen von zwei Bauteilen konzipiert und besonders für den Einsatz mit Aluminiumprofilen geeignet. Mit einem Spannbereich von etwa 22-26 mm bietet er flexible Einsatzmöglichkeiten in der Werkstatt.
Der Bolzen ist auf glatten Oberflächen einsetzbar und verfügt über ein Innensechskant mit der Größe 6, das eine einfache Handhabung ermöglicht. Er ist nicht für die Verbindung von Tischen und U-Winkeln vorgesehen. Die Länge des Bolzens beträgt 55 mm und sein Gewicht liegt bei 0,11 kg.
Für eine effektive Nutzung weist der Flächenspannbolzen eine Scherfestigkeit von 50 kN auf. Das Anzugsmoment beträgt sowohl bei Stahl als auch bei Aluminium 10 Nm, während die Zugkraft bei Stahl 4 kN und bei Aluminium 2 kN beträgt.
Quick Facts:
- Spannen von 2 Bauteilen
- Spannbereich ca. 22-26 mm
- zum Spannen von Alu Profilen empfohlen
- ohne O-Ring-Nut für glatte Oberfläche
- NICHT zum Verbinden von Tischen und U-Winkeln zulässig
- mit Innensechskant (Größe 6)
Technische Daten:
- Länge 55 mm
- Gewicht 0,11 kg
- Scherkraft 50 kN
- Anzugsmoment Stahl 10 Nm
- Anzugsmoment Aluminium 10 Nm
- Zugkraft Stahl 4 kN
- Zugkraft Aluminium 2 kN
